Дистанционно-кнопочный регулятор мощности

Недавно меня поросили собрать регулятор для плавеного изменения в ту и другую сторону тока нагрузки самодельного мощного зарядного устройства: Iзар от 0 до 20 А. В действующем приборе зарядный ток меняется мощным галетным переключателем, который ступенями коммутирует отводы втричной обмотки сетевого тансформатора, что не может обеспечить плавной регулировки.

Дистанционно-кнопочный регулятор мощности — фото 1

У меня был уже собранный и нереализованный регулятор освещения (статья "Дистанционный регулятор освещения", автор А. Прадиденко, журнал РАДИО № 8, 2006, с. 43-44).

Для управления всеми необходимыми режимами в устройстве используется микроконтроллер PIC12C629 с записанной в его память программой. Цена этого микроконтроллера всего 60 рублей, и сама принципиальная схема получается очень простой.

В исходной схеме был установлен маломощный симистор ВТ139-800 с параметрами: Iн макс=3 А, Uобр макс=800 В, которых явно недостаточно для надёжной, без пергрузки симистора работы.

Дистанционно-кнопочный регулятор мощности — фото 2

Мной было принято решение вместо указанного симистора установить более распространённый тринистор КУ202Н (10 А, 400 В), который я включил в диагональ выпрямительного моста BR1010 (10 А, 1000 В), что вместе представляет аналог более мощнго симистора, управляемого, как и BT139-800 импульсами положительной полярности.

Почему я не использовал имеющиеся у меня симисторы средней мощности, например, ТC112-16-7 (16 А, 700 В),  ТС122-25-600 (25 А, 600 В) или даже ТС132-50-10 (50 А, 1000 В).?

По той простой причине, что они все управляются или импульсами отрицательной полярности относительно условного катода, или разнополярными импульсами в каждые полпериода сетевого напряжения.

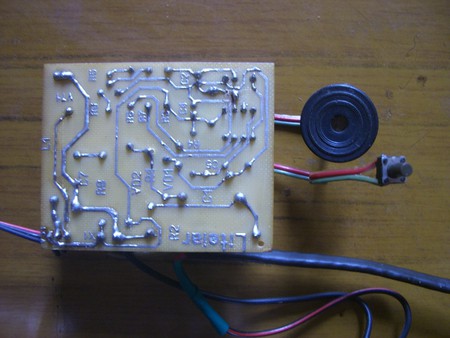

Для боьшей наглядности на следующей фотографии изображена печатная плата прибора со стороны печатных дорожек с вытравленной надписью Liteiar и надписями установленных на ней радиодеталями:

Дистанционно-кнопочный регулятор мощности — фото 3

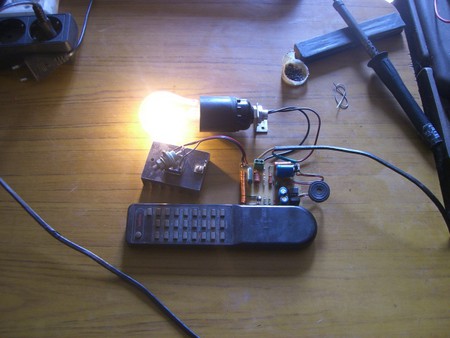

При включении регулятора мощности в сеть лампа накаливания, используемая для визуального контроля процесса регулирования плавно загорается до урованя, соответствующего половине её накала.

Дистанционно-кнопочный регулятор мощности — фото 4

Выключить, а затем снова включить нагрузку можно кратковременным нажатием единственной кнопки SB1. Плавно регулировать яркость лампы, а, значит, мощность, подводимую к нагрузке, (она может быть как активная, так и индуктивная), можно или той же самой кнопкой SB1 или с пульта дистанционного управления от любого телевизора или кассетного магнитофона.

В приборе установлен пьезоэлектрический звуковой излучатель, например, ЗП-18. Он необходим для того, чтобы характерным звуковым сигналом зафиксировать переход на управление от ПДУ.

Я привожу фотографию печатной платы со стороны дорожек и радиодеталей, а также принципиальную схему регулятора лишь в ознакомительных целях. Заинтересовавшимся этой конструкцией, лучше обратиться к первоисточнику, ссылка на который приведена в начале этой статьи.

Дистанционно-кнопочный регулятор мощности — фото 5

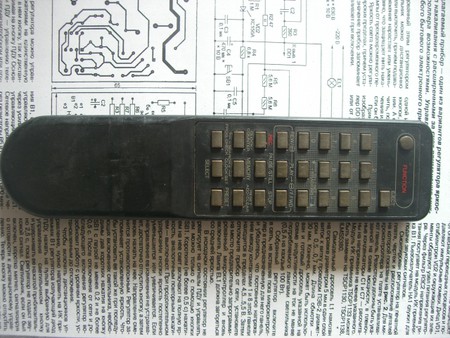

На листе со статьёй из первоисточника лежит ПДУ от вышедшего из строя из-за механического износа подшипников кассетного магнитофона FUNAI.

Желаю каждому читателю успехов в том разделе творчества, которое доставляет ему наибольшее удовлетворение. Не открою никакой "Америки", если скажу, что лишь тогда достигается максимально положительный результат.

До скорой встречи!

  • Просмотров: 7186
  • Мнений: 8
  • 2

Материалы по теме

Комментарии (8)

  1. Roman 6 апреля в 21:34

    Вы молодец, старались не напрасно!

    Нравятся мне такие изобретения у самого было пару =) но что то на подобии будильника.



    1. Виктор 6 апреля в 22:57

      Роман! Спасибо за похвалу моего творчества. Я уж так привык по жизни изготавливать и собирать изделия и приборы, которые приносят людям пользу, а мне — моральное, да и чего скрывать, иногда и материальное удовлетворение.

      А что же Вы сами так мало изготовили конструкций, да и говорите как-то в прошедшем времени?



  2. Саня 24 апреля в 13:26

    Виктор, Ваше творение поражает простотой, но в тоже время очень вилика оппастность поражения током, большенство деталей находится под сетевым напряжением, что повышает вероятность выхода их из строя. Исходя из описания работы схемы, можно сделать вывод, что гальваническая развязка на импульсном трансформаторе была бы очень кстати, тем более использование трансформатора решает проблему с поляризацией управляющих импульсов.



    1. Виктор 26 апреля в 11:50

      Саня, здравствуйте. Дело в том, что конструкция прибора, опубликованного мной для данного варианта, закреплена внутри надёжного и в целях электробезопасности корпусе зарядного устройства заказчика, где, сами понимаете, много деталей находятся под сетевым напряжением.

      Но это не может быть причиной выхода из строя каких либо деталей, например, сам тринистор КУ202Н обязан выдерживать напряжение 400 В обеих полярностей, а напряжение управления на него подаётся через оптопару АОУ103В, динистор которой также обязан выдерживать амплитудное напряжеие 400 В, амплитудное напряжение `220 В, как известно, около 315 В.

      Поражение человека электрическим током тоже исключено: зарядное устройство в сборе исключает такой фактор. А вориантов может быть множество, в частности, использование оптронного сисмистора средней мощности из серии МОС30хх и более мощного управляемого им симистора, например, КУ208Г, ТС116, ТС122 и т… д.



    2. Виктор 26 апреля в 11:55

      Да, Саня, я давно перестал в своей практике использовать импульсные тансформаторы как очень ненадёжные с мое "колокольни" элементы. Согласитесь, куда более надёжные современные радиокомпоненты с оптронной развязкой цепей управления и силовых цепей, что я кругом и использую.

      С уважением, Виктор.



  3. Саня 27 апреля в 23:36

    Ну не знаю почему Вам не нравятся импульсные трансформаторы, да несколько сложен в исполнении, но отлично работает. Хотя пожалуй Вы правы, гальваническая развязка на оптронах практичнее и гораздо легче в реализации.
    С уважением, Саня.



    1. Виктор 28 апреля в 03:37

      Саня, Вы сами пришли к такому окончательному выводу. А потом я стараюсь не использовать самодельные радиокомпоненты (всевозможные датчики, импульсные трансформаторы и т.д.), так как при выходе их из строя потребуется опять их изготавливать. Проще и надёжней  заменить неисправный радиокомпонент на новый.

      С уважением, Виктор.



  4. Анатолий 26 мая в 15:40

    Доброго дня вам Виктор, сделал такой же нос другого сайта

    www.joyta.ru/118-distancionnyj-regulyator-sveta/  плохо что нет по этому поводу форума, в общем собрал, работает только кнопка, как я не игрался сдистанционкой, ничего. Может прошивка не та? Вместо TSOP1138  поставил TSOP 31236, ну я думаю должно работать, а не хочет, плату разробатывал сам, могу скинуть, но может подскажете что нибудь? Почему с пульта не работает.
